电子产品是以电能为工作基础的相关产品，主要包括：手表、智能手机、电话、电视机、影碟机、录像机、摄录机、收音机、收录机、组合音箱、激光唱机、电脑、移动通信产品等。因早期产品主要以电子管为基础原件故名电子产品,也既是由电子元件制作而成的产品,电子元件有晶振,电容,电阻,二极管,集成电路等,从而使电子产品向着高效能低消耗、高精度、高稳定、智能化的方向发展。
因为石英晶振是电子产品必备的一款电子元件,因此在生产过程中难免会遇到各种问题的出现,下面就由康比电子简述一下由于晶振没有足够的输出波形振幅，系统无法正常工作的问题。
1-1。
请使用示波器或频率计测量来自晶体两端的信号，如果频率不在规格范围内且输出波形幅度不够（例如，超过+/-200ppm），请按照步骤操作1-3到步骤1-5。
1-2。
电容与频率的公式如下：

FL = FR *（1 + C1 / 2 *（C0 + CL））其中

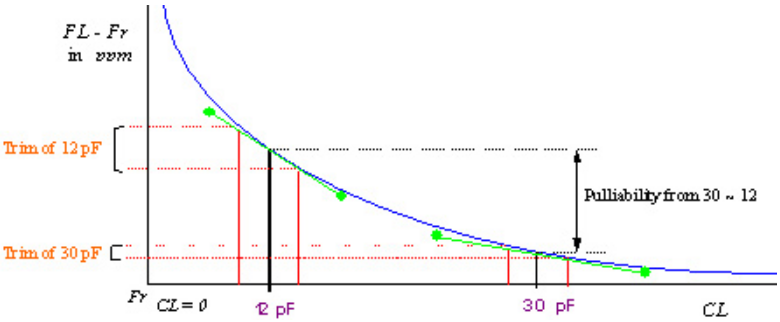

该曲线表示电容变化与频率变化的变化（频率可变性）：

如果频率计测量的频率高于目标频率，我们应该增加电容值（CL，或Cd和Cg）以降低频率到目标频率，反之亦然。
调整频率后，请检查波形幅度是否有所改善。如果它得到改进，则表明电路的原始设计没有调整到晶体的最佳谐振点。调整谐振点后，贴片晶振应正常工作。
1-3。
如果波形幅度没有改善，即使频率几乎接近目标频率，我们可以使用以下三种方法改进它：
方法1：降低外部电容（Cd和Cg）的值，采用负载电容（CL）较低的晶振。
方法2：采用电阻较低的晶体（Rr）。
方法3：使用不等的Cd和Cg值的设计。
我们可以增加Cd（Xout）的负载电容并降低Cg（Xin）的负载电容，以提高来自Xin的波形幅度输出，这将用于其后端电路。
我们建议您使用上述方法来节省成本并确保安全。
1-4。
请使用频率计来测量晶体，以确保在波形幅度得到改善后，调整后的频率仍符合原始规格。如果频率不符合规格，请根据您的目标频率采用具有合适CL值的晶体。
1-5。
如果频率远高于目标频率，请采用CL较低的晶振，反之亦然。
