声表面滤波器的发展缘起

来源:http://www.kangbidz.com 作者:康比电子 2019年05月07
    台湾晶技TXC晶振公司成立至今己近二十年时间,客户层面涵盖信息及外围,网络传输及通讯产业等主流电子产品,在台湾市场早己是第一大石英组件供货商;并大量投资,制造SMD组件,预估将可名列全球前五大SMD产品供货商.
    台湾晶技公司于研发,制造之垂直整合能力极高:由研发工程师依石英材料之体波,表面波之各种振荡模式计算,设计石英组件之规格,再由制造厂完成芯片之切割,研磨及成品之组装,测试等,亦由于此设计,制造能力之整合,使台湾晶技公司成为全球少数可与上游1C设计/制造公司,下游应用客户共同设计规格之石英组件供货商,并以ISO-9001系统严格管控产品质量,缩短1C及应用产品之上市时程.除了本身之投入与努力外,台湾晶技公司亦哀心感谢客户对台湾厂商之支持及对石英晶振产业在本土生根,发展之贡献,使台湾晶技公司有更多之机会对台湾产业作更多之贡献与回馈.
    SAW的作用是将射频讯号转换成声波讯号,经过一段距离传递之后,再将接收之声波讯号转换成所需的射频讯号,随着新材料的应用,小型化与模块化的发展趋势,产品未来的价格与质量将受到更大的挑战.
发展缘起
    在各式各样的消费性电子产品及无线通信产品(如无线电话,移动电话,移动电话基地台,卫星通信)等,都会牵涉到讯号的接收与发射.为了确保讯号的质量,在系统设计时,会使用到数量不一的滤波器.
    滤波器的种类很多,除了利用表面声波(SAW滤波器)外,尚有使用诱电体陶瓷共振器的诱电体滤波器,使用压电陶瓷基地的陶瓷滤波器,在陶瓷板上以厚膜印刷制作多层LC而成的基层LC滤波器,以及使用水晶基板的MCF等,各依所对应之频率范围,频率响应特性,价格之不同而在使用上有所分别
    SAW是一种性质相当独特的机械波,当它沿着晶体表面进行时,在垂直晶体表面的方向,能量会以指数形式衰减,而当其深入超过一个波长深度时,能量密度则降为在表面时的十分之一,因此这种波在晶体表面进行时,最主要的优点就是能量能够集中于表层,这种独特的性质,使得表面声波组件可以很容易的运用其所携带之能量.
制程原理

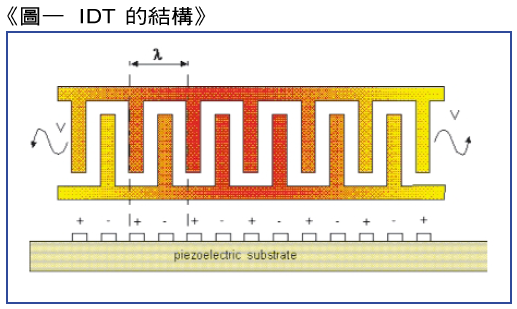

    产生表面声波最简单的方式,就是利用叉指换能器来直接激发表面声波,如图一所示,基本上,叉指换能器分为输入及输出两个部分,它们是一层厚度约2000~3500的铝薄膜,经由光蚀刻技术成型的压电单晶材料之基板表面.当一个讯号电厌外加到输入换能器的正负电极上时,在每对叉指(finger)之问就胁建立电场,M电基板表面一受到电场的作用,便产生同步耦合之上下振动,而激发出表面声波.常同极叉指间的距离等于表面声波波长时,所激发的表而声波效率最大,一般常用的压电石英晶体基板材料有石英(Quartz),钼酸钾(UTa〇3),及铌酸锂(LiNb〇3)等.

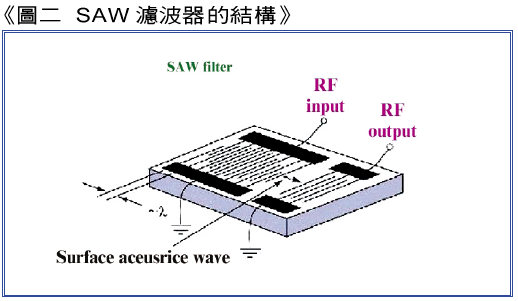

    声表面滤波器声波组件的动作原理和丢一颗石头到池塘而激起水面波纹扩散开来的原理相同:用二片长方形板子,让它们浮在水面上,然后推压其中一片板子,这时在它们之间会有水波振荡,进而使另一片静止的板子振荡.如(图二),在压电材料表而镀雨片电极,电源信号山其中一电极输入,这时压电材料表面,会产生相同频率的声波,传到另一电极时取出讯号.声波的振幅及相位完全决定于这两片电极的几何形状.
    声表面滤波器的作用M将射频讯号转换成声波讯号,经过一段距离传递之后,再将接收之声波讯号转换成所需的射频讯号,通常下列参数均可决定SAW组件的特性,包括:指状电极(IDT)图形与数目,栅状电极图形与数目,金属化比值,指状电极交叉度的大小,膜厚波长比值及指状电极与栅状电极之卯的问距等.
